O-krúžky

Spôsob pôsobenia:

O-krúžok je najvšestrannejšie používaným tesniacim prvkom. Platí to hlavne pri statickom využití. O statickom alebo pokojovom tesnení hovoríme vtedy, keď sa utesňované diely relatívne navzájom nepohybujú.

O-krúžok nadobúda svoj tesniaci účinok radiálnym tvarovaním v zabudovanom stave (obrázok 1).
Ak sa prostredníctvom tesniaceho média vyvíja systémový tlak, pritlačí sa O-krúžok na bok drážky a tesniaci účinok sa zvyšuje (obrázok 2). Pri ďalšom vzostupe tlaku môže byť O-krúžok zatlačený do štrbiny tesnenia a tým sa môže poškodiť (obrázok 3).

Obrázok 1

Obrázok 2

Obrázok 3

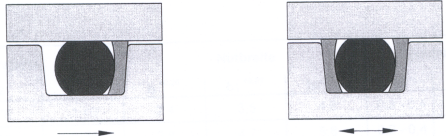

Nebezpečenstvu vzniku takejto trhliny možno zabrániť opornými krúžkami. Všade, kde sa vyskytuje vyšší prevádzkový tlak resp. kde sú v dôsledku hospodárnejších obrábacích postupov potrebné väčšie štrbiny tesnenia, musí sa vložiť jeden (obrázok 4) alebo pri obojstrannom tlakovom zaťažení dva oporné krúžky (obrázok 5). Oporné krúžky zmenšujú štrbinu tesnenia a zabraňujú extrúzii gumovo-elastického O-krúžku.

Obrázok 4

Obrázok 5

Vloženie oporných krúžkov STU má nasledovné výhody:

Zvyšuje sa tesniaci účinok O-krúžku
Podstatne sa rozširujú možnosti použitia O-krúžku
Pri vysokom prevádzkovom tlaku nedochádza k extrúzii
Znižujú sa výrobné náklady,
pri rovnakom tlaku je možná väčšia štrbina tesnenia
Optimálny pomer cena – výkon

MIESTA vsadenia

Miesta vsadenia O-krúžkov sa pravouhle vpichnú. Rozmery potrebnej hĺbky a šírky drážky závisia vždy od hrúbky O-krúžku d2. Ak sa vmontujú oporné krúžky, šírku drážky je potrebné primerane zväčšiť. Vmontované O-krúžky by sa nemali roztiahnuť o viac ako 6 percent (obrázok 8) a zraziť o viac ako 3 percentá (obrázok 9).

Obrázok 8:

Drážka vo vnútri dielu:
O-krúžok tesniaci zvonka
„ein Stützring“ = jeden oporný krúžok
„zwei Stützringe“ = dva oporné krúžky
„gerundet und gratfrei“ = zaoblené a bez výronkov

Obrázok 9:

Drážka zvonka dielu:
„gerundet und gratfrei“ = zaoblené a bez výronkov
„ohne Stützring“ = bez oporného krúžku O-Krúžok tesniaci zvnútra

Hrúbka šnúry d₂	Hĺbka drážky t	Šírka drážky			Polomery		Vsúvacie zošikmenie Z
Hrúbka šnúry d₂	Hĺbka drážky t	b^+0,20	b₁^+0,20	b₂^+0,20	r¹	r²	Vsúvacie zošikmenie Z
1,78	1,40	2,4	3,5	4,6	0,2 – 0,4	0,2	1,5
2,62	2,20	3,6	4,7	5,8	0,2 – 0,4	0,2	1,5
3,53	2,90	4,8	5,8	6,8	0,4 – 0,8	0,2	2,0
5,34	4,50	7,2	8,7	10,2	0,4 – 0,8	0,2	3,0
6,99	5,90	9,6	12,0	14,4	0,8 – 1,2	0,2	3,6

Tabuľka 1: Rozmery drážky v mm

Povrch		Tlak	Drsnosť povrchu Nosný podiel Mr 50%
Povrch		Tlak	Rz	Ra
A	Valcová rúrka, tyč	nepulzujúci	6,3	1,6
A	Valcová rúrka, tyč	pulzujúci	3,2	0,8
B	Dno drážky, boky drážky	nepulzujúci	12,5	3,2
B	Dno drážky, boky drážky	pulzujúci	6,3	1,6
C	Vsúvacie zošikmenie		12,5	3,2

Tabuľka 2: Drsnosť povrchu

Štrbina tesnenia a prevádzkový tlak

Diagramy predstavujú zainjektované krivky O-krúžku NBR 70 bez oporného krúžku (obrázok 6) a O-krúžku NBR 70 so štandardným oporným krúžkom z NBR 90 (obrázok 7) v závislosti od príslušného prevádzkového tlaku a maximálnej štrbiny tesnenia E.

Príklad:	Valec	Ø 125 mm
	Prevádzkový tlak	15 MPa
	Prevádzková teplota	70 °C
	Štrbina tesnenia E	0,073 mm (d4^H8/ d9^f7)

Obrázok 6

O-krúžok bez oporného krúžku

Obrázok 7

O-krúžok s oporným krúžkom

„Betriebsdruck (MPa)“ = prevádzkový tlak (MPa)
„Extrusion“ = extrúzia
„keine Extrusion“ = bez extrúzie
„Dichtspalt E (mm)“ = štrbina tesnenia E (mm)

Na priesečníku zvislej čiary znázorňujúcej štrbinu tesnenia 0,073 mm (obrázok 6) sa vyvíja prípustný prevádzkový tlak 11 MPa. Keďže však existujúci prevádzkový tlak predstavuje 15
MPa, musia sa vsadiť oporné krúžky. Obrázok 7 ukazuje, že pri použití oporných krúžkov je prípustný prevádzkový tlak 30 MPa.

Alebo:

Na priesečníku vodorovnej čiary znázorňujúcej 15 MPa (obrázok 6) prevádzkový tlak je maximálna štrbina tesnenia 0,04 mm. Keďže je prípustná štrbina tesnenia menšia ako skutočná (0,073), musia sa vsadiť oporné krúžky. Obrázok 7 ukazuje, že pri použití oporných krúžkov je prípustná štrbina tesnenia 0,17 mm. Dovolené odchýlky d4^H8/ d9^f7by sa mohli bez obmedzenia funkcie zväčšiť na d4^H10/ d9^h10a umožniť tým hospodárnejší obrábací postup.

Pozor: Diagramy platia len do prevádzkovej teploty 70°C. Pri vyšších teplotách sa odolnosť voči extrúzii zmenšuje. U silikónových materiálov sa v dôsledku zníženej odolnosti voči extrúzii a ďalšiemu trhaniu zmenšuje prípustná štrbina tesnenia o cca 50 percent.

Médiá

Výber vhodného materiálu O-krúžku sa riadi nasledovnými kritériami: použité médium, prevádzková teplota a prevádzkový tlak. Aby sme Vám výber uľahčili, v tabuľke 3 uvádzame naše štandardné materiály O-krúžkov, ktoré pokrývajú prakticky všetky prípady potreby.

Štandardným materiálom oporných krúžkov je akrylonitrilový butadiénový kaučuk (NBR) s tvrdosťou 90° podľa Shora A. Tento materiál je pre jeho priaznivé vlastnosti (veľký teplotný rozsah, optimálna tvrdosť, vysoká životnosť, rezistentný voči takmer všetkým hydraulickým kvapalinám) vhodný pre väčšinu možností použitia.

Tabuľka 3: Materiály-Médiá

Použité médiá		O-krúžok	Oporný krúžok
Typy	Prevádzková teplota	Materiál	Materiál *
Hydraulický olej na báze minerálnych olejov DIN 51524 H, H-L, H-LP CETOP: HH, HL, HM, HV	“-40 až +120°C	NBR 70	NBR 90
Biologicky odbúrateľné kvapaliny HEPG Základ: Polyalkylenglykol HETG Základ: Prírodné oleje HEES Základ: Syntetický ester	“-20 až +80°C	NBR 70
Ťažko horľavé hydraulické kvapaliny HFA olej vo vodnej emulzii HFC vodnatý polymérový roztok HFD bezvodá syntetická kvapalina	"+5 až +55°C "-25 až +60°C "-20 až +120°C	NBR 70
	"+5 až +55°C "-25 až +60°C "-20 až +120°C	EPDM 70	bez použitia
Brzdové kvapaliny DOT 3, DOT 4	“-40 až +150°C	EPDM 70
Horúca voda / Para	“ do +150°C	EPDM 70
Vzduch olejový, suchý	“-40 až +80°C	NBR 70
	“-20 až +170°C	FPM 75
	“-50 až +230°C	SIL 70

* odporučený teplotný rozsah: -55°C až +110°C

Použitie v iných médiách vyžaduje spätný dotaz

Dovolené odchýlky - tolerancie

Rozmery O-krúžku sa udávajú ako vnútorný priemer d1 x hrúbka šnúry d2. Prípustné tolerancie sú normované podľa DIN 3771.

Hrúbka šnúry Ø d₂mm	1,78	2,62	3,53	5,33	6,99
Prípustná tolerancia mm	±0,08	±0,09	±0,10	±0,13	±0,15

Vnútorný Ø d₁mm	1,80 až 6,30	6,70 až 11,20	11,8 až 21,2	22,4 až 40,0	41,2 až 80,0	82,5 až 160	165 až 300	300 až 650
Prípustná tolerancia mm	± 0,13 mm	± 0,16 mm	± 0,19 mm	± 0,95 mm	± 0,86 mm	± 0,78 mm	± 0,74 mm	± 0,67 mm
Prípustná tolerancia mm	± 0,13 mm	± 0,16 mm	± 0,19 mm	Z príslušného vnútorného priemeru

Tolerancie uvedené v tabuľkách platia pre O-krúžky z nitrilového butadiénového kaučuku (NBR) s tvrdosťou 70° podľa Shora A. Pre iné materiály môžu byť v dôsledku rozdielneho úbytku materiálu veľkosti dovolenej odchýlky odlišné. Tieto odchýlky sú však také malé, že neovplyvňujú funkčné vlastnosti.

Rozmery	Typy oporných krúžkov
Rozmery	006-050	102-178	201-284	309-395	425-475
s mm	1,35	2,18	3,00	4,65	5,99
a mm	1,24	1,35	1,27	1,93	2,97
c mm	1,14	1,14	1,02	1,52	2,44
R mm	2,21	3,28	4,42	6,65	8,74

Kvalita vyhotovenia

O-krúžky sa dodávajú vo dvoch kvalitách vyhotovenia. Veľkosti chýb uvedené v tabuľke 6 sa pokladajú za smerné hodnoty tak pre výrobcu ako aj pre užívateľa. V rámci výroby resp. pri kontrole sa vykonáva vizuálna kontrola veľkostí chýb. Ako podklad pre túto kontrolu slúžia medzné vzorky, ktoré sú stanovené v tabuľke.

Kvalitatívny znak N(normálna kvalita)
Tieto O-krúžky spĺňajú veľmi vysoké nároky na kvalitu a sú vhodné pre všetky bežné prípady použitia. O-krúžky v normálnej kvalite sa vedú na sklade.

Kvalitatívny znak S(mimoriadna kvalita)
O-krúžky v mimoriadnej kvalite vyžadujú značne vyššie náklady na výrobu a kontrolu ako O-krúžky v normálnej kvalite. O-krúžky v mimoriadnej kvalite sa nevedú na sklade.

Tabuľka 6: Smerné hodnoty pre veľkosti chýb

Druhy odchýlky	Schématické zobrazenie	Rozmer	Kvalitatívny znak N					Kvalitatívny znak S
			d₂					d₂
			1,78	2,62	3,53	5,33	6,99	1,78	2,62	3,53	5,33	6,99
			Horný medzný rozmer
Posun nárazom, odchýlky v tvare		e	0,08	0,10	0,13	0,15	0,15	0,08	0,08	0,10	0,12	0,13
Vydutie, ostrá hrana kombinovane		f	0,10	0,12	0,14	0,16	0,18	0,10	0,10	0,13	0,15	0,15
Vrúbkovanie		g	0,18	0,27	0,36	0,53	0,70	0,10	0,15	0,20	0,20	0,20
Vrúbkovanie		h	0,08	0,08	0,10	0,10	0,13	0,08	0,08	0,10	0,10	0,13
Oblasť odstránenia ostrých hrán			Odchýlky od okrúhleho prierezu sú prípustné, ak sploštenie plynule prechádza do zaoblenia a d₂je dodržaný.
Čiary klzu (len v smere obvodu)		j	0,05 x d₁alebo*					0,03 x d₁alebo*
			1,50	1,50	6,50	6,50	6,50	1,50	1,50	1,50	5,00	5,00
		k	0,08					0,05
Priehlbne, zarážky		l	0,60	0,80	1,00	1,30	1,70	0,15	0,25	0,40	0,63	1,00
Priehlbne, zarážky		m	0,08	0,08	0,10	0,10	0,13	0,08	0,08	0,10	0,10	0,13
Cudzie telesá			Nie sú prípustné

* vždy podľa toho, ktorá hodnota je väčšia

OR 0xx / STU 0xx

ein Stützring = jeden oporný krúžok; zwei Stützringe = dva oporné krúžky

d₂= 1,78

S = 1,35

b = 2,4^+0,2

b₁= 3,5^+0,2

b₂= 4,6^+0,2

OR-Ref. STU-Ref.	d1	d	d 3 h9	d4d9 H8 f7	d5d10 f7 H8	d6 H9	OR-Ref. STU-Ref.	d1	d	d3 h9	d4d9 H8 f7	d5d10 f7 H8	d6 H9
006	2,90	3,56	2,9	5,5	3,0	5,6	027	33,05	33,78	33,4	36	34	36,6
007	3,68	4,34	3,9	6,5	4,0	6,6	028	34,65	35,38	35,4	38	35	37,6
008	4,47	5,13	4,4	7,0	4,5	7,1	029	37,82	38,56	38,4	41	40	42,6
009	5,28	5,94	5,4	8,0	5,5	8,1	030	41,00	41,73	42,4	45	42	44,6
010	6,07	6,73	6,4	9,0	6,2	8,8	031	44,17	44,91	45,4	48	45	47,6

610*	6,75		7,4	10,0	7,0	9,6	032	47,35	48,08	47,4	50	48	50,6
011	7,65	8,31	8,4	11,0	8,0	10,6	033	50,52	51,26	52,4	55	52	54,6
611*	8,73		8,9	11,5	9,0	11,6	034	53,70	54,43	55,4	58	55	57,6
012	9,25	9,91	9,4	12,0	9,5	12,1	035	56,87	57,61	57,4	60	58	60,6
013	10,82	11,56	10,9	13,5	11,0	13,6	036	60,08	60,78	60,4	63	60	62,6

806*	11,11		11,4	14,0	12,0	14,6	037	63,22	63,96	65,4	68	65	67,6
014	12,42	13,16	12,4	15,0	13,0	15,6	038	66,40	67,13	67,4	70	68	70,6
015	14,00	14,73	13,9	16,5	14,5	17,1	039	69,57	70,31	69,4	72	70	72,6
016	15,60	16,33	15,4	18,0	16,0	18,6	040	72,75	73,48	75,4	78	75	77,6
017	17,17	17,91	17,4	20,0	18,0	20,6	041	75,92	76,66	77,4	80	78	80,6

018	18,77	19,51	18,4	21,0	19,0	21,6	042	82,27	83,01	82,4	85	85	87,6
019	20,35	21,08	20,4	23,0	21,0	23,6	043	88,62	89,36	89,4	92	90	92,6
020	21,95	22,68	22,4	25,0	22,0	24,6	044	94,97	95,71	97,4	100	95	97,6
021	23,52	24,26	23,4	26,0	24,0	24,6	045	101,32	102,06	102,4	105	100	102,6
022	25,12	25,86	25,4	28,0	25,0	27,6	046	107,67	108,41	107,4	110	110	112,6

023	26,70	27,43	27,4	30,0	28,0	30,6	047	114,02	114,76	117,4	120	115	117,6
024	28,30	29,03	29,4	32,0	29,0	31,6	048	120,37	121,11	122,4	125	120	122,6
025	29,87	30,61	30,4	33,0	30,0	32,6	049	126,72	127,46	127,4	130	125	127,6
026	31,47	32,21	32,4	35,0	32,0	34,6	050	133,07	133,81	135,4	138	135	137,6

* Ref. č. platí len pre O-krúžok

Príklady objednania:

O-krúžok bez oporného krúžku:	Ref. č. a materiál pre O-krúžok:	1x OR 044 NBR 70
O-krúžok s 1 oporným krúžkom:	Ref. č. a materiál pre O-krúžok a oporný krúžok:	1x OR 044 NBR 70, 1x STU 044 NBR 90
O-krúžok s 2 opornými krúžkami:
		1x OR 044 NBR 70, 2x STU 044 NBR 90

OR 1xx / STU 1xx

ein Stützring = jeden oporný krúžok; zwei Stützringe = dva oporné krúžky

d₂= 2,62

S = 2,18

b = 3,6^+0,2

b₁= 4,7^+0,2

b₂= 5,8^+0,2

OR-Ref. STU-Ref.	d1	d	d3 h9	d4d9 H8 f7	d5d10 f7 H8	d6 H9	OR-Ref. STU-Ref.	d1	d	d3 h9	d4d9 H8 f7	d5d10 f7 H8	d6 H9
110	9,19	9,91	9,3	13,5	9,5	13,7	142	59,99	60,78	60,8	65	61	65,2
613*	9,90		9,8	14,0	10,0	14,2	143	61,60	62,38	61,8	66	62	66,2
111	10,77	11,48	10,8	15,0	11,0	15,2	144	63,17	63,96	63,8	68	63	67,2
614*	11,91		11,8	16,0	12,0	16,2	145	64,77	65,56	65,8	70	65	69,2
112	12,37	13,08	12,8	17,0	12,5	16,7	146	66,34	67,13	66,8	71	67	71,2

615*	13,10		13,3	17,5	13,0	17,2	147	67,95	68,73	67,8	72	68	72,2
113	13,94	14,66	13,8	18,0	14,0	18,2	148	69,52	70,31	70,8	75	70	74,2
616*	15,08		15,6	20,0	15,8	20,2	149	71,12	71,91	71,8	76	72	76,2
114	15,54	16,26	16,8	21,0	16,5	20,5	150	72,69	73,48	73,8	78	75	79,2
115	17,12	17,83	17,8	22,0	17,0	21,2	151	75,87	76,66	75,8	80	76	80,2

617*	17,86		18,8	23,0	18,0	22,2	152	82,22	83,01	85,8	90	85	89,2
116	18,72	19,43	19,8	24,0	19,0	23,2	153	88,57	89,36	90,8	95	90	94,2
117	20,29	21,11	20,8	25,0	21,0	25,2	154	94,92	95,71	95,8	100	95	99,2
118	21,89	22,68	21,8	26,0	22,0	26,2	155	101,27	102,06	105,8	110	100	104,2
119	23,47	24,28	23,8	28,0	24,0	28,2	156	107,62	108,41	110,8	115	110	114,2

120	25,07	25,86	25,8	30,0	25,0	29,2	157	113,97	114,76	115,8	120	115	119,2
121	26,64	27,46	27,8	32,0	28,0	32,2	158	120,32	121,11	120,8	125	120	124,2
122	28,24	29,03	28,8	33,0	29,0	33,2	159	126,67	127,46	130,8	135	130	134,2
123	29,82	30,63	30,8	35,0	30,0	34,2	160	133,02	133,81	135,8	140	135	139,2
124	31,42	32,21	31,8	36,0	32,0	36,2	161	139,37	140,16	140,8	145	140	144,2

125	32,99	33,81	33,8	38,0	33,0	37,2	162	145,72	146,51	145,8	150	150	154,2
126	34,59	35,38	35,8	40,0	35,0	39,2	163	152,07	152,86	155,8	160	155	159,2
127	36,17	36,98	36,8	41,0	36,0	40,2	164	158,42	159,21	160,8	165	160	164,2
128	37,77	38,56	37,8	42,0	38,0	42,2	165	164,77	165,56	165,8	170	170	174,2
129	39,34	40,16	39,8	44,0	40,0	44,2	166	171,12	171,91	175,8	180	175	179,2

130	40,94	41,73	40,8	45,0	42,0	46,2	167	177,47	178,26	180,8	185	180	184,2
131	42,52	43,33	43,8	48,0	43,0	47,2	168	183,82	184,61	185,8	190	185	189,2
132	44,12	44,91	44,8	49,0	45,0	49,2	169	190,17	190,96	195,8	200	190	194,2
133	56,69	46,51	45,8	50,0	46,0	50,2	170	196,52	197,31	200,8	205	200	204,2
134	47,29	48,08	47,8	52,0	48,0	52,2	171	202,87	203,66	205,8	210	205	209,2

135	48,90	49,68	49,8	54,0	49,0	53,2	172	209,22	210,01	210,8	215	210	214,2
136	50,47	51,26	50,8	55,0	50,0	54,2	173	215,57	216,36	215,8	220	220	224,2
137	52,07	52,86	51,8	56,0	52,0	56,2	173	221,92	222,71	225,8	230	225	229,2
138	53,64	54,43	53,8	58,0	55,0	59,2	175	228,27	229,06	230,8	235	230	234,2
139	55,25	56,03	55,8	60,0	56,0	60,2	176	234,62	235,41	235,8	240	240	244,4

140	56,82	57,61	57,8	62,0	58,0	62,2	177	240,97	241,76	245,8	250	245	249,2
141	58,42	59,21	58,8	63,0	60,0	64,2	178	247,32	248,11	250,8	255	250	254,2

*Ref. č. platí len pre O-krúžok

OR 2xx / STU 2xx

ein Stützring = jeden oporný krúžok; zwei Stützringe = dva oporné krúžky

d₂= 3,53

S = 3,00

b = 4,8^+0,2

b₁= 5,8^+0,2

b₂= 6,8^+0,2

OR-Ref. STU-Ref.	d1	d	d3 h9	d4d9 H8 f7	d5d10 f7 H8	d6 H9	OR-Ref. STU-Ref.	d1	d	d3 h9	d4d9 H8 f7	d5d10 f7 H8	d6 H9
210	18,64	19,46	19,4	25	19	24,6	247	117,07	117,63	119,4	125	120	125,6
211	20,22	21,03	21,4	27	21	26,6	248	120,24	121,11	122,4	128	122	127,6
212	21,82	22,63	22,4	28	22	27,6	249	123,42	124,28	124,4	130	125	130,6
213	23,39	24,21	24,4	30	24	29,6	250	126,59	127,46	126,4	132	128	133,6
214	24,99	25,81	25,4	31	25	30,6	251	129,77	130,63	129,4	135	130	135,6

618*	25,81		26,4	32	26	31,6	252	132,94	133,81	134,4	140	135	140,6
215	26,57	27,38	27,4	33	27	32,6	253	136,12	136,98	136,4	142	138	143,6
216	28,17	28,98	29,4	35	28	33,6	254	139,29	140,16	139,4	145	140	145,6
217	29,74	30,56	30,4	36	30	35,6	255	142,47	143,33	144,4	150	145	150,6
218	31,34	32,16	32,4	38	32	37,6	256	145,64	146,51	146,4	152	148	153,6

219	32,92	33,88	34,4	40	33	38,6	257	148,82	149,68	149,4	155	150	155,6
220	34,52	35,48	35,4	41	35	40,6	258	151,99	152,86	154,4	160	155	160,6
221	36,09	37,06	36,4	42	36	41,6	259	158,34	159,21	159,4	165	160	165,6
222	37,69	38,66	39,4	45	38	43,6	260	164,69	165,56	164,4	170	170	175,6
223	40,87	41,83	42,4	48	42	47,6	261	171,04	171,91	174,4	180	175	180,6

224	44,04	45,01	44,4	50	45	50,6	262	177,39	178,26	179,4	185	180	185,6
225	47,22	48,18	49,4	55	48	53,6	263	183,74	184,61	184,4	190	185	190,6
226	50,39	51,36	50,4	56	50	55,6	264	190,09	190,96	194,4	200	190	195,6
227	53,57	54,53	54,4	60	55	60,6	265	196,44	197,31	199,4	205	200	205,6
228	56,74	57,71	57,4	63	58	63,6	266	202,79	203,66	204,4	210	205	210,6

229	59,92	60,88	59,4	65	60	65,6	267	209,14	210,01	214,4	220	210	215,6
230	63,09	64,06	64,4	70	65	70,6	268	215,49	216,36	219,4	225	220	225,6
231	66,27	66,83	66,4	72	68	73,6	269	221,84	222,71	224,4	230	225	230,6
232	69,44	70,00	69,4	75	70	75,6	270	228,19	229,06	229,4	235	230	235,6
233	72,62	73,18	74,4	80	75	80,6	271	234,54	235,41	234,4	240	235	240,6

234	75,79	76,35	76,4	82	78	83,6	272	240,89	241,76	244,4	250	240	245,6
235	78,97	79,53	79,4	85	80	85,6	273	247,24	248,11	249,4	255	250	255,6
236	82,14	82,70	84,4	90	82	87,6	274	253,59	254,46	254,4	260	260	265,6
237	85,32	85,88	86,4	92	85	90,6	275	266,29	267,16	274,4	280	270	275,6
238	88,49	89,05	89,4	95	90	95,6	276	278,99	279,86	284,4	290	280	285,6

239	91,67	92,23	94,4	100	92	97,6	277	291,69	292,56	294,4	300	300	305,6
240	94,84	95,40	96,4	102	95	100,6	278	304,39	305,26	314,4	320	310	315,6
241	98,02	98,58	99,4	105	100	105,6	279	329,79	330,66	344,4	350	330	335,6
242	101,19	101,75	102,4	108	102	107,6	290	355,19	356,05	364,4	370	350	355,6
243	104,37	104,93	104,4	110	105	110,6	281	380,59	381,46	394,4	400	380	385,6

244	107,54	108,10	109,4	115	110	115,6	282	405,26	406,12	414,4	420	400	405,6
245	110,72	111,28	112,4	118	112	117,6	283	430,66	431,52	444,4	450	430	435,6
246	113,89	114,45	114,4	120	115	120,6	284	456,06	456,92	474,4	480	460	465,6

*Ref. č. platí len pre O-krúžok

OR 3xx / STU 3xx

ein Stützring = jeden oporný krúžok; zwei Stützringe = dva oporné krúžky

d₂= 5,33

S = 4,65

b = 7,2^+0,2

b₁= 8,7^+0,2

b₂= 10,2^+0,2

OR-Ref. STU-Ref.	d1	d	d3 h9	d4d9 H8 f7	d5d10 f7 H8	d6 H9	OR-Ref. STU-Ref.	d1	d	d3 h9	d4d9 H8 f7	d5d10 f7 H8	d6 H9
325	37,47	38,43	37,3	46	38	46,7	360	148,59	149,94	151,3	160	150	158,7
326	40,64	41,61	41,3	50	40	48,7	361	151,77	153,11	156,3	165	155	163,7
327	43,82	44,78	46,3	55	45	53,7	362	158,12	159,46	161,3	170	160	168,7
328	46,99	47,96	47,3	56	48	56,7	363	164,47	165,81	166,3	175	170	178,7
329	50,17	51,13	51,3	60	52	60,7	364	170,82	172,16	171,3	180	175	183,7

330	53,34	54,31	53,3	62	55	63,7	365	177,17	178,51	181,3	190	180	188,7
331	56,52	57,61	56,3	65	58	66,7	366	183,52	184,86	186,3	195	185	193,7
332	59,69	60,78	61,3	70	60	68,7	367	189,87	191,21	191,3	200	190	198,7
333	62,87	63,96	63,3	72	63	71,7	368	196,22	197,56	210,3	210	200	208,7
334	66,04	67,13	66,3	75	68	76,7	369	202,57	203,91	206,3	215	205	213,7

335	69,22	70,31	71,3	80	70	78,7	370	208,92	210,26	211,3	220	210	218,7
336	72,39	73,48	73,3	82	75	83,7	371	215,27	216,61	216,3	225	220	228,7
337	75,57	76,66	76,3	85	76	84,7	372	221,62	222,96	221,3	230	225	233,7
338	78,74	79,83	81,3	90	80	88,7	373	227,97	229,31	231,3	240	230	238,7
339	81,92	83,13	83,3	92	82	90,7	374	234,32	235,66	236,3	245	235	243,7

340	85,09	86,31	86,3	95	85	93,7	375	240,67	242,01	241,3	250	240	248,7
341	88,27	89,48	89,3	98	90	98,7	376	247,02	248,36	251,3	260	250	258,7
342	91,44	92,66	91,3	100	92	100,7	377	253,37	254,71	261,3	270	260	268,7
343	94,62	95,83	96,3	105	95	103,7	378	266,07	267,41	271,3	280	270	278,7
344	97,79	99,01	99,3	108	100	108,7	379	278,77	280,11	281,3	290	280	288,7

345	100,97	102,31	101,3	110	102	110,7	380	291,47	292,81	291,3	300	300	308,7
346	104,14	105,49	106,3	115	105	113,7	381	304,17	305,51	311,3	320	310	318,7
347	107,32	108,66	109,3	118	110	118,7	382	329,57	330,91	341,3	350	330	338,7
348	110,49	111,84	111,3	120	112	120,7	383	354,97	356,31	361,3	370	360	368,7
349	113,67	115,01	116,3	125	115	123,7	384	380,37	381,71	391,3	400	380	388,7

350	116,84	118,19	119,3	128	120	128,7	385	405,26	406,60	411,3	420	420	428,7
351	120,02	121,36	121,3	130	122	130,7	386	430,66	432,00	441,3	450	450	458,7
352	123,19	124,54	123,3	132	125	133,7	387	456,06	457,4	471,3	480	460	468,7
353	126,37	127,71	126,3	135	128	136,7	388	481,41	482,75	491,3	500	500	508,7
354	129,54	130,89	131,3	140	130	138,7	389	506,81	508,15	511,3	520	520	528,7

355	132,72	134,09	133,3	142	135	143,7	390	532,21	533,55	541,3	550	550	558,7
356	135,89	137,24	136,3	145	138	146,7	391	557,61	558,95	571,3	580	560	568,7
357	139,07	140,41	141,3	150	140	148,7	392	582,68	584,02	591,3	600	600	608,7
358	142,24	143,59	143,3	152	145	153,7	393	608,08	609,42	611,3	620	620	628,7
359	145,42	146,76	146,3	155	148	156,7	394	633,48	634,82	641,3	650	650	658,7

OR 4xx / STU 4xx

ein Stützring = jeden oporný krúžok; zwei Stützringe = dva oporné krúžky

d₂= 6,99

S = 5,99

b = 9,6^+0,2

b₁= 12,0^+0,2

b₂= 14,4^+0,2

OR-Ref. STU-Ref.	d1	d	d3 h9	d4d9 H8 f7	d5d10 f7 H8	d6 H9	OR-Ref. STU-Ref.	d1	d	d3 h9	d4d9 H8 f7	d5d10 f7 H8	d6 H9
425	113,76	115,60	113,4	125	115	126,6	450	266,07	267,31	268,4	280	270	281,6
426	116,84	118,77	118,4	130	118	129,6	451	278,77	280,01	288,4	300	280	291,6
427	120,02	121,95	120,4	132	120	131,6	452	291,47	292,71	298,4	310	300	311,6
428	123,19	125,20	123,4	135	125	136,6	453	304,17	305,41	308,4	320	310	321,6
429	126,37	128,30	128,4	140	128	139,6	454	316,87	318,11	318,4	330	320	331,6

430	129,54	131,47	130,4	142	130	141,6	455	329,57	330,81	338,4	350	340	351,6
431	132,72	134,65	133,4	145	135	146,6	456	342,27	343,51	348,4	360	350	361,6
432	135,89	137,82	138,4	150	138	149,6	457	354,97	356,21	358,4	370	360	371,6
433	139,07	141,00	140,4	152	140	151,6	458	367,67	368,91	368,4	380	370	381,6
434	142,24	144,17	143,4	155	145	156,6	459	380,37	381,61	388,4	400	380	391,6

435	145,42	147,35	146,4	158	148	159,6	460	393,07	394,31	398,4	410	400	411,6
436	148,59	150,52	148,4	160	150	161,6	461	405,26	406,50	408,4	420	410	421,6
437	151,77	153,70	153,4	165	155	166,6	462	417,96	419,20	418,4	430	420	431,6
438	158,12	159,36	158,4	170	160	171,6	463	430,66	431,90	438,4	450	440	451,6
439	164,47	165,71	168,4	180	165	176,6	464	443,36	444,60	448,4	460	450	461,6

440	170,82	172,06	173,4	185	170	181,6	465	456,06	457,30	458,4	470	460	471,6
441	177,17	178,41	178,4	190	180	191,6	466	468,76	470,00	468,4	480	480	491,6
442	183,52	184,76	188,4	200	185	196,6	467	481,46	482,70	488,4	500	490	501,6
443	189,87	191,11	193,4	205	190	201,6	468	494,16	495,40	498,4	510	500	511,6
444	196,22	197,46	198,4	210	200	211,6	469	506,86	508,10	508,4	520	520	531,6

445	202,57	203,81	208,4	220	210	221,6	470	532,26	533,5	538,4	550	550	561,6
446	215,27	216,51	218,4	230	220	231,6	471	557,66	558,9	558,4	570	560	571,6
447	227,97	229,21	228,4	240	230	241,6	472	582,68	584,3	588,4	600	600	611,6
448	240,67	241,91	238,4	250	240	251,6	473	608,08	609,7	608,4	620	610	621,6
449	253,37	254,61	248,4	260	250	261,6	474	633,48	635,1	638,4	650	650	661,6

OR / STU ďalšie dodávané rozmery

OR-Ref. STU-Ref.	d1	d2	d	s

004	1,78	1,78	2,44	1,35
005	2,57	1,78	2,23	1,35

801*	3,17	1,78
802*	4,76	1,78
803*	6,35	1,78
804*	7,94	1,78

517*	36,27	1,78
519*	39,45	1,78
532*	79,00	1,78
534*	85,34	1,78
536*	91,70	1,78
538*	98,05	1,78
540*	104,40	1,78
542*	110,74	1,78
544*	117,10	1,78
546*	123,44	1,78
548*	129,40	1,78
550*	135,76	1,78
551*	138,94	1,78
552*	142,11	1,78
553*	145,29	1,78
554*	148,46	1,78
555*	151,64	1,78
556*	154,81	1,78
557*	158,00	1,78
558*	161,16	1,78
559*	164,34	1,78
560*	167,51	1,78
561*	170,69	1,78
562*	173,87	1,78

102	1,24	2,62	1,96	2,18
103	2,06	2,62	2,77	2,18
104	2,84	2,62	3,56	2,18
105	3,63	2,62	4,34	2,18
106	4,42	2,62	5,13	2,18
107	5,23	2,62	5,94	2,18
108	6,02	2,62	6,73	2,18
109	7,59	2,62	8,31	2,18

807*	12,70	2,62
809*	15,88	2,62
810*	17,46	2,62
812*	20,64	2,62
813*	22,23	2,62
514*	23,81	2,62

640*	74,30	2,62
641*	77,50	2,62
642*	80,60	2,62
643*	83,80	2,62

*Ref. č. platí len pre O-krúžok

OR-Ref. STU-Ref.	d1	d2	d	s

201	4,34	3,53	5,13	3
202	5,94	3,53	6,73	3
203	7,52	3,53	8,30	3
204	9,12	3,53	9,90	3
205	10,69	3,53	11,56	3
206	12,29	3,53	13,16	3
207	13,87	3,53	14,73	3
208	15,47	3,53	16,33	3
209	17,04	3,53	17,90	3

824*	39,70	3,53
825*	41,28	3,53
826*	42,86	3,53
827*	44,45	3,53
828*	46,04	3,53
829*	47,62	3,53
830*	49,20	3,53
831*	50,80	3,53
832*	52,40	3,53
833*	53,97	3,53
834*	55,56	3,53
835*	57,15	3,53
836*	58,47	3,53
837*	60,32	3,53
838*	61,90	3,53
839*	63,50	3,53
840*	65,10	3,53
841*	66,67	3,53
842*	68,26	3,53
843*	69,85	3,53
844*	71,44	3,53
845*	73,02	3,53
846*	74,60	3,53

309	10,46	5,33	11,43	4,65
310	12,07	5,33	13,06	4,65
311	13,64	5,33	14,60	4,65
312	15,24	5,33	16,20	4,65
313	16,81	5,33	17,78	4,65
314	18,42	5,33	19,38	4,65
315	19,99	5,33	20,96	4,65
316	21,59	5,33	22,56	4,65
317	23,16	5,33	24,13	4,65
318	24,77	5,33	25,73	4,65
319	26,34	5,33	27,31	4,65
320	27,94	5,33	28,91	4,65
321	29,51	5,33	30,42	4,65
322	31,12	5,33	32,08	4,65
323	32,69	5,33	33,43	4,65
324	34,29	5,33	35,26	4,65

*Ref. č. platí len pre O-krúžok

OR-Ref. STU-Ref.	d1	d2

619*	74,63	5,33
620*	79,73	5,33
621*	89,67	5,33
622*	100,00	5,33
623*	109,54	5,33

860*	117,48	5,33
861*	120,65	5,33
862*	123,83	5,33
863*	127,00	5,33
864*	130,18	5,33
865*	133,35	5,33
866*	136,53	5,33
867*	139,70	5,33
868*	142,88	5,33
869*	146,05	5,33
870*	149,23	5,33

644*	155,00	5,33
645*	161,30	5,33
646*	167,70	5,33
647*	174,00	5,33

395*	658,88	5,33

624*	114,70	6,99
625*	124,60	6,99
626*	134,50	6,99
872*	155,60	6,99
627*	159,50	6,99
874*	161,90	6,99
628*	166,70	6,99
876*	168,30	6,99
878*	174,60	6,99
880*	181,00	6,99
882*	187,30	6,99
884*	193,70	6,99
886*	200,00	6,99

674*	208,92	6,99
676*	221,62	6,99
678*	234,32	6,99
680*	247,00	6,99
682*	259,70	6,99
684*	272,40	6,99
686*	285,10	6,99
688*	297,80	6,99
648*	310,50	6,99
649*	323,20	6,99
650*	335,90	6,99

475*	658,88	6,99

*Ref. č. platí len pre O-krúžok

OR – 70 NBR / STU - MBK

ein Stützring = jeden oporný krúžok; zwei Stützringe = dva oporné krúžky; O-Ring = O-Krúžok

d₂= 6,99

S = 5,99

b = 9,6^+0,2

b₁= 12,0^+0,2

b₂= 14,4^+0,2

OR-Ref. d1xd2	MBK-Ref. d4xd5xt	d3 H9	d4 d9 H8 f7	d5 d10 f7 H8	d6 f9

3,3x2,4	4x8x1,3	4	8	4	8
4,3x2,4	5x9x1,3	5	9	5	9
5,3x2,4	6x10x1,3	6	10	6	10
6,3x2,4	7x11x1,3	7	11	7	11
7,3x2,4	8x12x1,3	8	12	8	12

8,3x2,4	9x13x1,3	9	13	9	13
9,3x2,4	10x14x1,3	10	14	10	14
10,3x2,4	11x15x1,3	11	15	11	15
11,3x2,4	12x16x1,3	12	16	12	16
12,3x2,4	13x17x1,3	13	17	13	17

13,3x2,4	14x18x1,3	14	18	14	18
14,3x2,4	15x19x1,3	15	19	15	19
15,3x2,4	16x20x1,3	16	20	16	20
16,3x2,4	17x21x1,3	17	21	17	21
17,3x2,4	18x22x1,3	18	22	18	22

Príklady objednania:

O-krúžok bez oporného krúžku:	Ref. č. a materiál pre O-krúžok:	1x OR 3,3x2,4 NBR 70
O-krúžok s 1 oporným krúžkom:	Ref. č. a materiál pre O-krúžok a oporný krúžok:	1x OR 3,3x2,4 NBR 70, 1x STU 4x8x1,3 MBK
O-krúžok s 2 opornými krúžkami:
		1x OR 3,3x2,4 NBR 70, 2x STU 4x8x1,3 MBK

OR – 70 NBR / STU - MBK

ein Stützring = jeden oporný krúžok; zwei Stützringe = dva oporné krúžky; O-Ring = O-Krúžok

d₂= 3,0

S = 2,5

b = 4,2^+0,2

b₁= 5,6^+0,2

b₂= 7,0^+0,2

OR-Ref. d1xd2	MBK-Ref. d4xd5xt	d3 h9	d4d9 H8 f7	d5d10 f7 H8	d6 H9	OR-Ref. vd1xvd2	MBK-Ref. d4xd5xt	d3 h9	d4d9 H8 f7	d5d10 f7 H8	d6 H9

19,2x3,0	20x25x1,3	20	25	20	25	74,5x3,0	75x80x1,3	75	80	75	80
22,2x3,0	23x28x1,3	23	28	23	28	79,5x3,0	80x85x1,3	80	85	80	85
24,2x3,0	25x30x1,3	25	30	25	30	84,5x3,0	85x90x1,3	85	90	85	90
26,2x3,0	27x32x1,3	27	32	27	32	89,5x3,0	90x95x1,3	90	95	90	95
29,2x3,0	30x35x1,3	30	35	30	35	90,0x3,0	91x99x1,3	91	99	91	99

32,2x3,0	33x38x1,3	33	38	33	38	94,5x3,0	95x100x1,3	95	100	95	100
34,2x3,0	35x40x1,3	35	40	35	40	99,5x3,0	100x105x1,3	100	105	100	105
36,2x3,0	37x42x1,3	37	42	37	42	104,5x3,0	105x110x1,3	102	110	105	110
39,2x3,0	40x45x1,3	40	45	40	45	109,5x3,0	110x115x1,3	110	115	110	115
42,2x3,0	43x48x1,3	43	48	43	48	112,0x3,0	113x118x1,3	113	118	113	118

44,2x3,0	45x50x1,3	45	50	45	50	114,5x3,0	115x120x1,3	115	120	115	120
48,2x3,0	48,5x53,5x1,3	49,5	53,5	49,5	53,5	119,5x3,0	120x125x1,3	120	125	120	125
49,5x3,0	50x55x1,3	50	55	50	55	124,5x3,0	125x130x1,3	125	130	125	130
54,5x3,0	55x60x1,3	55	60	55	60	129,5x3,0	130x135x1,3	130	135	130	135
57,0x3,0	58x63x1,3	58	63	58	63	134,5x3,0	135x140x1,3	135	140	135	140

59,3x3,0	60x65x1,3	60	65	60	65	139,5x3,0	140x145x1,3	140	145	140	145
62,0x3,0	63x68x1,3	63	68	63	68	144,5x3,0	145x150x1,3	145	150	145	150
64,5x3,0	65x70x1,3	65	70	65	70
69,5x3,0	72,5x77,5x1,3	72,5	77,5	72,5	77,5
72,0x3,0	70x75x1,3	70	75	70	75

Príklady objednania:

O-krúžok bez oporného krúžku:	Ref. č. a materiál pre O-krúžok:	1x OR 19,2x3,0 NBR 70
O-krúžok s 1 oporným krúžkom:	Ref. č. a materiál pre O-krúžok a oporný krúžok:	1x OR 19,2x3,0 NBR 70, 1x STU 20x25x1,3 MBK
O-krúžok s 2 opornými krúžkami:
		1x OR 19,2x3,0 NBR 70, 2x STU 20x25x1,3 MBK

OR – 70 NBR / STU - MBK

ein Stützring = jeden oporný krúžok; zwei Stützringe = dva oporné krúžky; O-Ring = O-Krúžok

d₂= 5,7

S = 5,0

b = 7,5^+0,2

b₁= 9,5^+0,2

b₂= 10,5^+0,2

OR-Ref. d1xd2	MBK-Ref. d4xd5xt	d3 h9	d4d9 H8 f7	d5d10 f7 H8	d6 H9	OR-Ref. vd1xvd2	MBK-Ref. d4xd5xt	d3 h9	d4d9 H8 f7	d5d10 f7 H8	d6 H9

44,2x5,7	45x55x1,7	45	55	45	55	139,3x5,7	140x150x1,7	140	150	140	150
49,2x5,7	50x60x1,7	50	60	50	60	144,3x5,7	145x155x1,7	145	155	145	155
52,3x5,7	53x63x1,7	53	63	53	63	149,3x5,7	150x150x1,7	150	160	150	160
54,2x5,7	55x65x1,7	55	65	55	65	154,3x5,7	155x165x1,7	155	165	155	165
59,2x5,7	60x70x1,7	60	70	60	70	159,3x5,7	160x170x1,7	160	170	160	170

64,2x5,7	65x75x1,7	65	75	65	75	164,3x5,7	165x175x1,7	165	175	165	175
69,2x5,7	70x80x1,7	70	80	70	80	169,3x5,7	170x180x1,7	170	180	170	180
74,2x5,7	75x85x1,7	75	85	75	85	174,3x5,7	175x185x1,7	175	185	175	185
79,2x5,7	80x90x1,7	80	90	80	90	179,3x5,7	180x190x1,7	180	190	180	190
84,1x5,7	85x95x1,7	85	95	85	95	184,3x5,7	185x195x1,7	185	195	185	195

89,1x5,7	90x100x1,7	90	100	90	100	189,3x5,7	190x200x1,7	190	200	190	200
94,1x5,7	95x105x1,7	95	105	95	105	194,3x5,7	195x205x1,7	195	205	195	205
99,1x5,7	100x110x1,7	100	110	100	110	199,3x5,7	200x210x1,7	200	210	200	210
104,1x5,7	105x115x1,7	105	115	105	115	209,3x5,7	210x220x1,7	210	220	210	220
109,1x5,7	110x120x1,7	110	120	110	120	219,3x5,7	220x230x1,7	220	230	220	230

114,3x5,7	115x125x1,7	115	125	115	125	229,3x5,7	230x240x1,7	230	240	230	240
119,3x5,7	120x130x1,7	120	130	120	130	239,3x5,7	240x250x1,7	240	250	240	250
124,3x5,7	125x135x1,7	125	135	125	135	249,3x5,7	250x260x1,7	252	260	252	260
129,3x5,7	130x140x1,7	130	140	130	140	269,3x5,7	270x280x1,7	270	280	270	280
134,3x5,7	135x145x1,7	135	145	135	145

Príklady objednania:

O-krúžok bez oporného krúžku:	Ref. č. a materiál pre O-krúžok:	OR 64,2x5,7 NBR 70
O-krúžok s 1 oporným krúžkom:	Ref. č. a materiál pre O-krúžok a oporný krúžok:	1x OR 64,2x5,7 NBR 70, 1x STU 65x75x1,7 MBK
O-krúžok s 2 opornými krúžkami:
		1x OR 64,2x5,7 NBR 70, 2x STU 65x75x1,7 MBK
